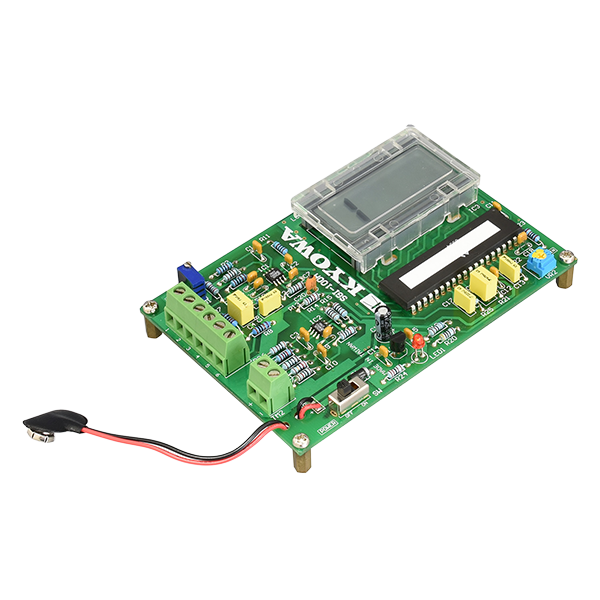

SGI-100A

※本製品は教材用として作られたものです。信頼性が求められる計測では使用しないでください。

ひずみゲージ用のアンプです。
ひずみゲージや、ひずみゲージ式センサ(変換器)が入力可能です。 また、測定値を電圧として出力できます。
ひずみゲージの結線は1、２、4ゲージ法に対応
測定チャネル数：1
適合ゲージ抵抗
1ゲージ法：120Ω
2ゲージ法：60～1000Ω（ただし対辺2アクティブゲージ法は不可）
4ゲージ法：120～1000Ω
ブリッジ電源：2V DC
測定範囲：±2000×10^-6ひずみ（±1mV/V）
零点調整範囲：±2000×10^-6ひずみ　ただし4ゲージ法120Ωの場合に限る（ゲージ抵抗値が120Ω以外の場合、調整範囲は変動する）
応答周波数範囲：DC～100Hz（-3dB±1dB）
表示：電源ランプ：電源ON/OFFモニタ（電源電圧が7V以下になると消える）
液晶表示：-1999～1999（単位：×10^-6ひずみ）
アナログ電圧出力：±1.0V/±2000×10^-6ひずみ(負荷抵抗5kΩ以上)
電源：積層9V電池1本（アルカリ電池で約8時間稼働）
使用温湿度範囲：5～40℃，20～80%（ただし結露しないこと）
外形寸法：120(W)×80(D) mm
